ELIMINACIÓN DE ALGAS POR ULTRASONIDO.-P.Gea

,
ELIMINACIÓN DE ALGAS POR ULTRASONIDO.-P.Gea
Es un equipo diseñado para eliminar las algas de los almacenamientos de agua mediante la emisión de ultrasonidos.
Es un equipo diseñado para eliminar las algas de los almacenamientos de aguas mediante la emisión de ultrasonidos.
Estos aparatos producen un ultrasonido que oscila entre los 20 y 35 kHz generando de 20.000 a 35.000 vibraciones por segundo que se desplazan a una velocidad de 1.5oo m/seg. Bajo la superficie del agua.
El ultrasonido rompe las vacuolas de las algas unicelulares, tanto Filamentosas como flotantes, provocando su muerte. El proceso de eliminación varía de 15 a 30 días.
Estos equipos eliminan las colonias de alga en balsas y estanques contaminados y proporcionan un efecto preventivo, impidiendo su desarrollo, en los embalses que se encuentren limpios.
El diseño del número de aparatos necesario para equipar una balsa es muy sencillo, sólo depende del radio de alcance del emisor de ultrasonidos del AGROSONIC, el cual es capaz de llegar hasta los 150 m.
                               Figura  2                                                                                        Figura  1

Para ver las imágenes a mayor tamaño, pinchar sobre ellas

VENTAJAS DE AGROSONIC.
. Instalación simple, sólo es necesaria una toma de 220 v AC y unos tirantes para dejar el equipo fijado y flotando en la balsa.                                          Se distribuye uniformemente llegando a todos los rincones de forma inmediata. No hay problemas de mala distribución del producto como en el caso de reactivos químicos.
. Sin necesidad de realizar cálculos de dosis, de cubicación de embalses, etc. Se evitan los problemas provocados por una mala dosificación.
. Se puede utilizar en tanques decorativos, jardines, campos de golf, etc. ocupa poco espacio, no colorea el agua y respeta los peces.
. Ecológico no perjudica a las personas, los animales y las plantas.
ESPECIFICACIONES TÉCNICAS.
. Alimentación Eléctrica: 220 v AC.
. Consumo 40w.
. Frecuencia emisión: 20-35 kHz
CONFORMIDAD.
.NF EN50 081-1 de junio de 1.992. Compatibilidad electromagnética-Norma genérica de radiación. Tomo 1: Industria residencial, comercial y ligera.
. EN 60 335-241 de abril de 1996. Seguridad de aparatos domésticos y análogos.
. OBSERVACION ADICIONAL EN LA INDICACIÓN “CE” C.E.M. 89/336/CEE
Cumple con la norma totalmente.

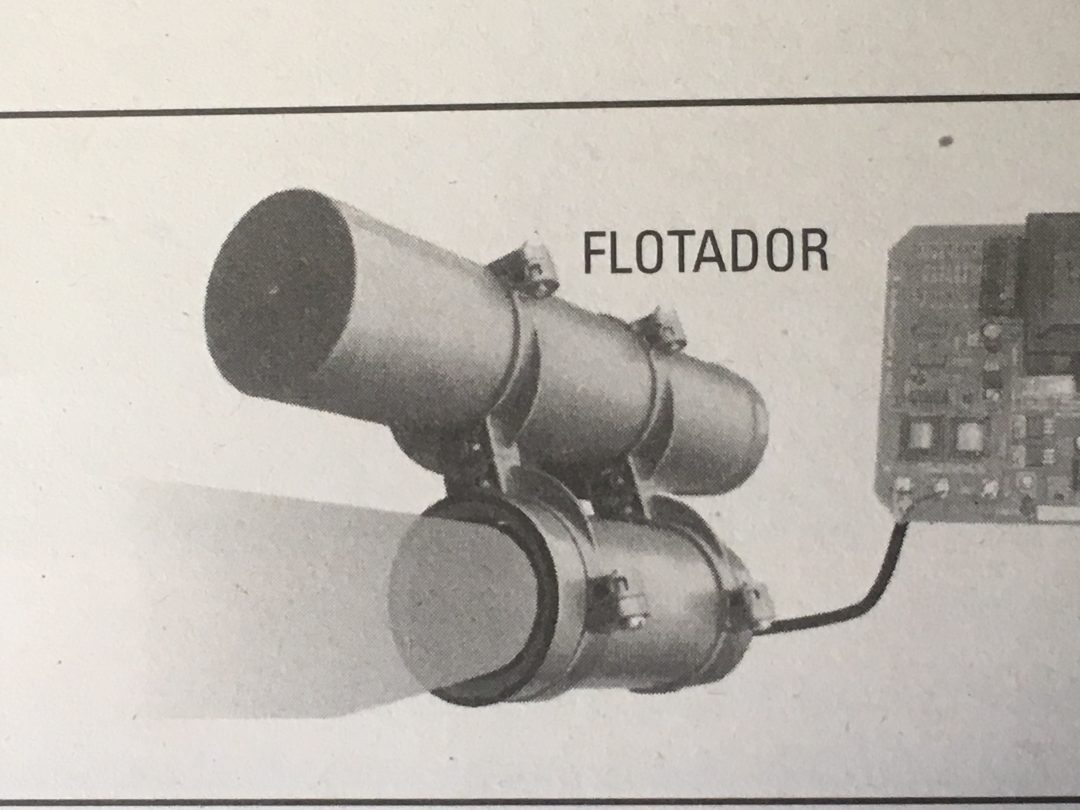

El producto ha sido probado bajo condiciones de uso normales. En la figura 1 podemos ver un flotador debajo del cual va montado el cañón que genera de 20.000 a 35.000 vibraciones por segundo. En la figura 2 vemos un embalse en donde por un lado está el flotador y en la orilla el equipo que transmite por un cable al flotador.
Sobre el teorema de Bernoulli.
Según mi criterio, y pido perdón, el teorema se sostiene teniendo en cuenta un par de parámetros.
Veamos: para que el teorema se cumpla, es necesario que:
1º.- La pared del depósito no puede existir, o sea, debe ser el filo de una catana.
2º.- El agua sale al exterior libremente, o sea, anegándolo todo. En cuanto la pared del depósito tenga cierto espesor y por tanto su propia rugosidad, tanto el caudal como la velocidad del fluido disminuye y por otra parte nadie construye un depósito para tirar el líquido elemento, por lo tanto detrás del orificio siempre nos encontraremos con una tubería y es esta, con sus características propias, junto con los mecanismos los que mandan en los cálculos, es más, es importante configurar convenientemente la unión entre el propio depósito y la tubería.
Pero está bien tener presente el teorema, porque lo que sí es real es el valor de la energía potencial que representa un depósito de cierta altura, lleno de agua y ahí está la clave. Los cálculos de caudal, velocidad, pérdidas de carga, en fin, lo importante a la hora de proyectar una instalación por gravedad, está en escoger el diámetro, el tipo de tubería, los mecanismos, etc. para obtener el caudal necesario a la presión requerida en el punto escogido.
Existen otros parámetros, podemos pensar que el depósito mantiene siempre su nivel de agua, con lo que, la energía potencial permanecerá constante, pero también que esté diseñado para acumular agua hasta su máximo nivel, y un minuto para comenzar a llenar. En este último caso a medida que vamos “gastando” energía potencial obtenemos menos energía de presión, porque las pérdidas siguen afectando al sistema.
¿Qué ocurre en este caso? Veamos.
Teóricamente a la salida del depósito el caudal es directamente proporcional al nivel del agua: Q= K.s.v
Y recordemos que:
Tomando para K un valor medio de 0,6 y realizando las correspondientes sustituciones, tendremos un valor para Q=0,002087327684   d2     h1/2 litros/seg.
Si por ejemplo optamos por un orificio de 230,8 mm. Y una altura variable que vaya desde los 10 metros de altura hasta los 10 decímetros, el caudal y la velocidad variarían de la siguiente forma:

Nivel del agua m. – Caudal en l/seg. – Velocidad en m/seg. – Nivel del agua m. – Caudal en l/seg. –Velocidad en m/seg.

      10,00                          111,19                        14,05                              4,50                          74,59                         9,42

        9,50                          108,37                        13,69                               4,00                          70,32                         8,89

        9,00                          105,48                        13,33                               3,50                          65,78                         8,31

        8,50                          102,51                        12,95                               3,00                          60,90                         7,70

        8,00                            99,45                         12,57                               2,50                          55,59                        7,02

        7,50                            96,29                         12,17                               2,00                          49,73                        6,28

        7,00                            93,03                         11,75                               1,50                          43,06                        5,44

        6,50                            89,64                         11,33                               1,00                          35,16                        4,44

        6,00                            86,13                         10,88                               0,50                          24,86                        3,14

        5,50                            82,46                         10,42                               0,30                          19,26                        2,43

Ahora conectaremos una tubería de PVC con el mismo diámetro interior que el orificio practicado, o sea, sería de diámetro nominal de 250 mm y para 10 atms. De trabajo, totalmente horizontal, con una longitud de 1.000 metros y sin ningún mecanismo.
¿Qué obtenemos al final de la conducción y en función del nivel del agua en el depósito?
Aplicando la fórmula de Prandit y los valores para k=0,100 y para la viscosidad n=1,24m2/seg.

Nivel del agua m. – Caudal en l/seg. – Velocidad en m/seg. – Nivel del agua m. – Caudal en l/seg. –Velocidad en m/seg.

       10,00                      66,67                            1,59                                   4,50                        43,90                         1,05

         9,50                      64,90                            1,55                                   4,00                        41,26                         0,99

         9,00                      63,11                            1,51                                   3,50                        38,46                         0,92

         8,50                      61,26                            1,46                                   3,00                        35,44                         0,85

         8,00                      59,35                            1,42                                   2,50                        32,17                         0,77

         7,50                      57,38                            1,37                                   2,00                        28,57                         0,68

         7,00                     55,35                             1,32                                   1,50                        24,50                         0,59

         6,50                     53,25                             1,27                                   1,00                        19,70                         0,47

         6,00                    51,06                             1,22                                    0,50                        13,53                         0,32

         5,50                    48,78                             1,17                                    0,30                        10,23                         0,24

         5,00                    46,40                             1,11                                    0,19                          5,56                         0,13

Que representado sería una curva tal como esta:
                                       Si lo que en definitiva queríamos era obtener un caudal de 50 l/seg. Al final de la tubería, teóricamente inutilizaríamos los primeros 6 metros del depósito, pero también nos sobrarían los últimos 4 metros.
¿Cómo podríamos rentabilizar y mejorar la instalación? Está claro: Solo aumentando la energía potencial o lo que es lo mismo situando el depósito en una cota superior, ya sea con otra ubicación geográfica o elevarlo para que “complemente” nuestras necesidades y a menos que necesitemos mantener un volumen de reserva, podríamos incluso reducir su altura.
Estas pequeñas reflexiones nos llevan a confirmar la importancia del cálculo de la conducción, con sus pérdidas de carga, caudal, velocidad, pérdidas en codos, válvulas, etc. para determinar incluso la ubicación, altura del depósito o balsa, nivel del agua, etc.
