CONSULTA DE UNA COMUNIDAD DE REGANTES



«Quisiéramos de forma sencilla que nos explicase cómo se comporta el agua en una conducción desde una balsa situada en una cota alta hasta un llano donde tenemos montado el riego. También quisiéramos entender por qué al abrir determinadas válvulas situadas en puntos como muy bajos el agua nos tarda muchísimo en llegar.»

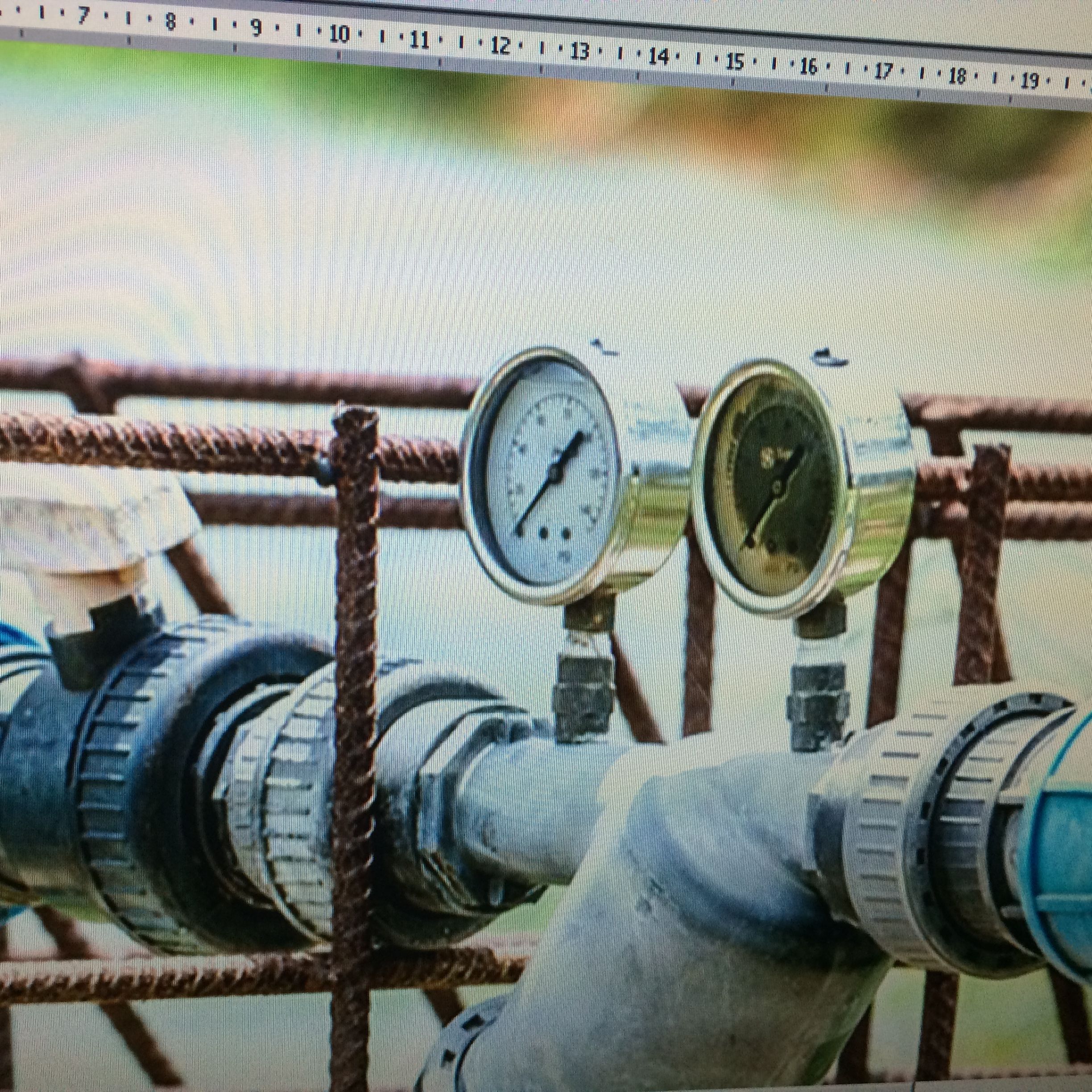

alt=" Cuestiones sobre el riego"



Criterios generales para responder a la primera cuestión



Estimada comunidad:

Entrando directamente en el tema os diré que una tubería cerrada se comporta por terrenos de pendientes desiguales como lo haría una acequia de las clásicas de riego, en donde para el mismo caudal, si la pendiente es pequeña el agua circula muy lentamente por lo que la sección mojada debe de ser muy grande. Si la velocidad es más alta porque la pendiente es mayor la sección de la acequia debe de ser menor.Y ya, si la pendiente es muy grande, muy grande, la sección es muy pequeña.

Estamos hablando del mismo caudal. ¿Qué ocurre con una tubería que, por lo que me decís, entiendo que es de la misma sección? Bueno, pues vendría a ser como la acequia o como el comportamiento que tendría una goma que saliese de un depósito, que por unos sitios iría aplastada (existirían depresiones) y por otros iría hinchada porque tendría presión interna.

Ahora bien, si la tubería puede tomar aire del exterior se puede dar el caso de que en unos sitios funcione a sección llena y en otros en régimen laminar, es decir, a sección parcial.

Segunda cuestión



La segunda pregunta lo que viene a decir es que vuestra tubería que sale del depósito con una pendiente descendente siempre tiene conectadas algunas salidas. Estas salidas provocan que en la línea piezométrica, que es la que va desde el nivel del agua en el depósito hasta el punto de salida por la válvula, y cuyo valor es el nivel del depósito menos las pérdidas de carga de tramo de la tubería, por efectos de una zona alta y llena de aire el agua tenga muchas dificultades para llegar al punto de salida.

Para que me entendáis: imaginad que la distancia vertical entre esta línea piezométrica o que marcaría un manómetro y la rasante de la tubería en la zanja sería la presión en ese punto. Bien, pues si esta línea pasase por debajo de la rasante de la tubería, ¿qué presión tendríamos? Lógicamente sería negativa.

Soluciones

Levantar la línea piezométrica, medios: válvula sostenedora de presión desde el punto en que se instale hasta el depósito.
Instalación de arqueta de rotura de carga efectuada con tubería y cierre con una buena ventosa. Veréis que con alguna de estas dos soluciones el agua circularía con la misma rapidez en todos los ramales.
